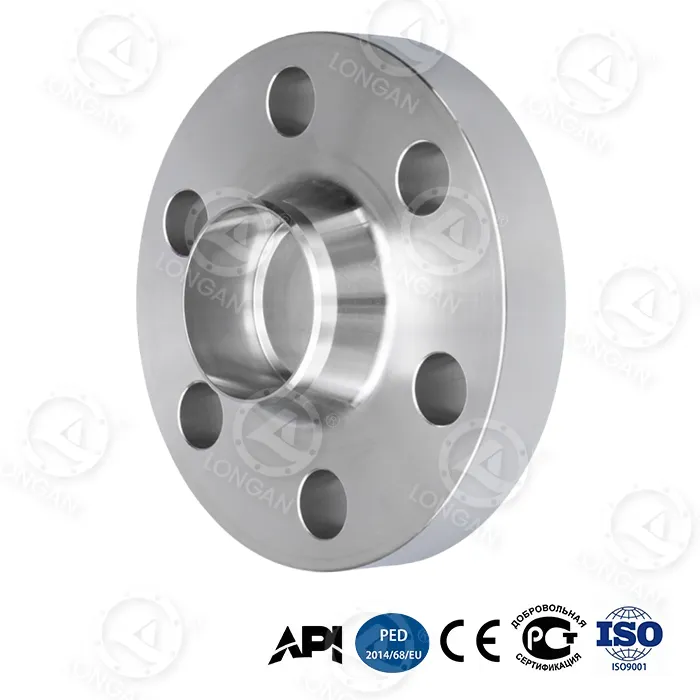

304 నెక్ బట్ వెల్డింగ్ ఫ్లాంజ్

సాంకేతిక లక్షణాలు

1. మెటీరియల్ సర్టిఫికేషన్ (ASTM A182 F304)

ఎలిమెంట్ స్టాండర్డ్ వాల్యూ ఫంక్షన్ టెస్ట్ కేస్

Ni 8.0~11.0% ఆస్టెనైట్ స్థిరత్వం 9.2%

సి ≤0.08% - 0.05%

Cr 18.0~20.0% ఆక్సీకరణ తుప్పు రక్షణ 18.8% (స్పెక్ట్రోమీటర్)

2. ఒత్తిడి-ఉష్ణోగ్రత

ఉష్ణోగ్రత (°C) క్లాస్ 150 (బార్) క్లాస్ 300 (బార్)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. మెకానికల్ లక్షణాలు

పరామితి 304 ఫ్లాంజ్ విలువ ప్రామాణిక ఆధారం

ఇన్నర్ డయామీటర్ టాలరెన్స్ (NPS 12") ±0.25mm ASME B16.5 టేబుల్5

తన్యత బలం 515 MPa ASTM A182

దిగుబడి బలం 205 MPa ASTM A182

బోల్ట్ హోల్ సెంటర్ సర్కిల్ విచలనం ±0.8mm MSS SP-44

వర్తించే దృశ్యాలు

సిఫార్సు చేయబడిన దృశ్యాలు సహించదగిన మీడియా నిషేధించబడిన దృశ్యాలు ప్రత్యామ్నాయ పరిష్కారాలు

అల్ప పీడన సంపీడన గాలి పొడి గాలి (మంచు బిందువు <-40°C) సల్ఫర్-కలిగిన తేమ గాలి నికెల్ పూతతో కూడిన కార్బన్ స్టీల్

ఆహార పరికరాలు పాల ఉత్పత్తులు, రసం (pH>4.5) క్లోరిన్-కలిగిన క్రిమిసంహారకాలు 316L ఫ్లేంజ్

పురపాలక నీటి సరఫరా మంచినీరు, త్రాగునీరు సముద్రపు నీరు/అధిక క్లోరిన్ నీరు (>50ppm Cl⁻) 316 అంచు

HVAC వేడి నీరు (<80°C), ఆవిరి హైడ్రోక్లోరిక్ ఆమ్లం/సల్ఫ్యూరిక్ ఆమ్లం (pH<4) హాస్టెల్లాయ్ మిశ్రమం

ఎందుకు 304 నెక్ బట్ వెల్డింగ్ ఫ్లాంజ్ ఎంచుకోవాలి?

1. తక్కువ ధర

మెటీరియల్ యూనిట్ ధర (బెంచ్‌మార్క్) సేవా జీవితం సమగ్ర వ్యయం (10 సంవత్సరాలు)

316 అంచు 2.3x 15 సంవత్సరాలు + 1.2x

304 నెక్ బట్ వెల్డింగ్ ఫ్లాంజ్ 1.6x 10 సంవత్సరాలు + 1.0x

కార్బన్ స్టీల్ ఫ్లాంజ్ 1.0x 2 సంవత్సరాలు (రస్ట్ లీకేజ్) 2.8x

2. నిర్మాణ రూపకల్పన ప్రయోజనాలు

సీలింగ్ ఉపరితల ఖచ్చితత్వం: 304 స్టెయిన్‌లెస్ స్టీల్ మెడ వెల్డింగ్ ఫ్లాంజ్ యొక్క RF ఉపరితల కరుకుదనం 125-250μin Ra, ఇది రబ్బరు పట్టీ సీలింగ్ యొక్క విశ్వసనీయతను నిర్ధారిస్తుంది.

టేపర్డ్ నెక్ ట్రాన్సిషన్: ఒత్తిడి ఏకాగ్రత కారకాన్ని 40% తగ్గించండి మరియు వెల్డ్ అలసట జీవితాన్ని పొడిగించండి.

3. ప్రాథమిక తుప్పు నిరోధకత

సాల్ట్ స్ప్రే పరీక్ష: 500 గంటల వరకు ఎరుపు తుప్పు పట్టదు

క్రోమియం-నికెల్ రక్షిత పొర: Cr కంటెంట్ ≥18% నీరు, ఆవిరి మరియు బలహీనమైన ఆమ్లం (pH>4.5) నుండి తుప్పును నిరోధించడానికి పాసివేషన్ ఫిల్మ్‌ను ఏర్పరుస్తుంది.

పరిమితి వివరణ: క్లోరైడ్ అయాన్లు>50ppm (సముద్రపు నీరు వంటివి) ఉన్న పరిసరాలకు తగినది కాదు మరియు ఈ సమయంలో 316 అప్‌గ్రేడ్ చేయాలి.

తరచుగా అడిగే ప్రశ్నలు

Q1: 316 ఫ్లాంజ్‌తో ధర వ్యత్యాసం ఏమిటి?

సమాధానం: 304 నెక్ బట్ వెల్డింగ్ ఫ్లాంజ్ ధర అదే స్పెసిఫికేషన్‌ల క్రింద 30~35% తక్కువగా ఉంది (నికెల్ మరియు మాలిబ్డినం కంటెంట్‌లో వ్యత్యాసం కారణంగా). మాధ్యమంలో క్లోరైడ్ అయాన్లు/ఆమ్లాలు లేకుంటే, 304ను ఎంచుకోవడం మరింత పొదుపుగా ఉంటుంది.

Q2: 304 బాహ్య పైపుల కోసం ఉపయోగించవచ్చా?

సమాధానం: తక్కువ తేమలో (<60%) RH) ఉప్పు లేని వాతావరణంలో దీన్ని చాలా కాలం పాటు ఉపయోగించవచ్చు; తీరప్రాంత/పారిశ్రామిక ప్రాంతాలలో తుప్పు నిరోధక పూత అవసరం, లేకుంటే 2-3 సంవత్సరాలలో గుంటలు ఏర్పడవచ్చు.
