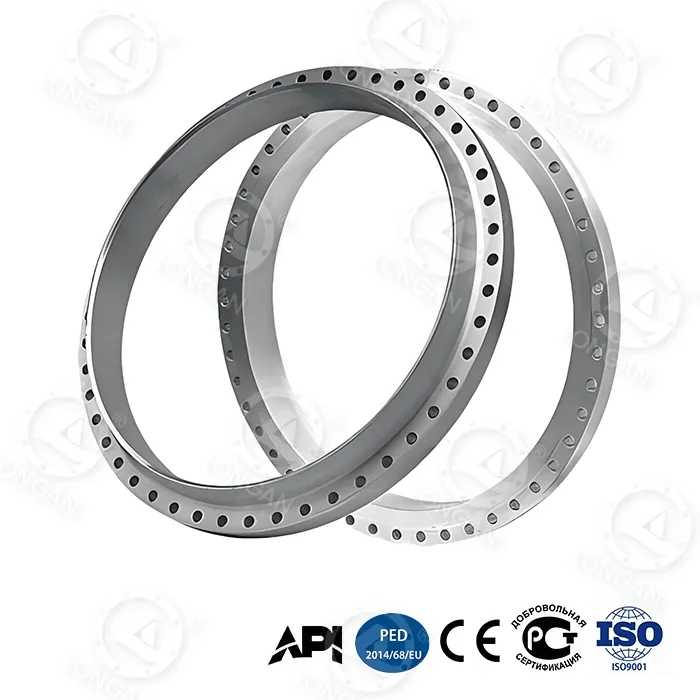

పెద్ద సైజు ఫ్లాంజ్

ఉత్పత్తి ప్రయోజనాలు డేటా ప్రదర్శన

1. అధిక పీడన సామర్థ్యం

పెద్ద సైజు అంచులు > 100 బార్ నుండి > 250 బార్ లేదా అంతకంటే ఎక్కువ సాధారణ పీడన పరిధిని కలిగి ఉంటాయి, ఇది అదే గ్రేడ్ యొక్క ప్రామాణిక అంచుల కంటే ఐదు రెట్లు ఎక్కువ. ఉదాహరణకు, DN600 వద్ద క్లాస్ 900 ఫ్లాంజ్‌ల రేట్ చేయబడిన ఒత్తిడి అదే పరిమాణంలోని క్లాస్ 150 ఫ్లాంజ్‌ల కంటే చాలా ఎక్కువ.

2. గణనీయంగా పెరిగిన గోడ మందం మరియు నిర్మాణ బలం (మెరుగైన నిర్మాణ సమగ్రత):

పెద్ద సైజు అంచులు అధిక కుంభాకార ఉపరితలాలు, మందమైన అంచు మెడలు మరియు పెద్ద బోల్ట్ రంధ్రాలను కలిగి ఉంటాయి, ఇవి కంపనానికి మరియు వంగడానికి బలమైన ప్రతిఘటనను అందిస్తాయి.

ASME B16.5 DN600, క్లాస్ 150 vs క్లాస్ 900 RF ఫ్లాంజ్‌ని ఉదాహరణగా తీసుకోండి:

ఫ్లాంజ్ మందం, క్లాస్ 900: ~ 152.4 మిమీ, క్లాస్ 150: ~ 38.1 మిమీ, క్లాస్ 900 మందం క్లాస్ 150 కంటే 4 రెట్లు ఎక్కువ.

బోల్ట్‌ల సంఖ్య క్లాస్ 900లో 24 M36 బోల్ట్‌లు ఉన్నాయి, క్లాస్ 150లో 20 M24 బోల్ట్‌లు మాత్రమే ఉన్నాయి

బోల్ట్ వ్యాసం 50% పెరిగింది, బోల్ట్ పరిమాణం 20% పెరిగింది మరియు బిగింపు శక్తి పెరిగింది.

క్లాస్ 150 ఫ్లేంజ్ వ్యాసంతో పోలిస్తే క్లాస్ 900 ఫ్లేంజ్ బోల్ట్ సర్కిల్ వ్యాసం ~114.3 మిమీ పెరిగింది, ఇది మరింత బోల్ట్ డిస్ట్రిబ్యూషన్ స్పేస్‌ను అందిస్తుంది.

3. చాలా బలమైన సీలింగ్ పనితీరు

పెద్ద సీలింగ్ ఉపరితల సంపర్క ప్రాంతం, అధిక పీడనం మరియు అధిక ఉష్ణోగ్రత వాతావరణంలో దీర్ఘకాలిక సున్నా లీకేజీ.

అధిక బోల్ట్‌లు నేరుగా అధిక రబ్బరు పట్టీ సీలింగ్ శక్తిని ఉత్పత్తి చేస్తాయి.

పెద్ద-పరిమాణ అంచుల యొక్క రింగ్ రబ్బరు పట్టీ యొక్క డిజైన్ లీకేజీ రేటు సాధారణంగా 10^-6 std cm³/sec He కంటే తక్కువగా ఉండాలి, ఇది గాలి చొరబడని సీలింగ్‌ను సాధించగలదు, ఇది మృదువైన రబ్బరు పట్టీల కోసం సాధారణ అంచుల అవసరాల కంటే చాలా ఎక్కువ.

4. అనుకూలీకరించిన అవసరాలు

ఈ ఉత్పత్తికి ప్రామాణికం కాని పరిమాణాలు, పదార్థాలు మరియు పూతలకు అనుకూలీకరించిన అవసరాలు అవసరం. లాంగన్ ఇందులో ప్రత్యేకత కలిగి ఉన్నాడు.

పరిమాణం ప్రమాణానికి మించినది మరియు అనుకూలీకరించిన ప్రాసెసింగ్ అవసరం.

సాధారణంగా ఉపయోగించే తుప్పు-నిరోధక మిశ్రమం పదార్థాలు: (సూపర్ డ్యూప్లెక్స్ 2507, ఇంకోనెల్ 625/825, మోనెల్, హాస్టెల్లాయ్ వంటివి), దిగుబడి బలం > 600 MPa లేదా అంతకంటే ఎక్కువ చేరుకోవచ్చు.

ప్రత్యేక పూత యొక్క మందం 250-500 μm చేరుకుంటుంది, మరియు లైనింగ్ యొక్క మందం 3-6 మిమీ, ఇది కూడా అనుకూలీకరించవచ్చు.

చివరగా, లాంగన్ అనేది కస్టమైజ్డ్ బిగ్ సైజ్ ఫ్లాంజ్‌ల ఉత్పత్తిలో ప్రత్యేకత కలిగిన శక్తివంతమైన ఫ్యాక్టరీ అని నేను నొక్కిచెప్పాలనుకుంటున్నాను, ఇది ఈ ఉత్పత్తికి సంబంధించిన మీ ఊహలను పూర్తిగా తీర్చగలదు. వచ్చి మమ్మల్ని సంప్రదించండి, మేము ఎల్లప్పుడూ స్వాగతం!
