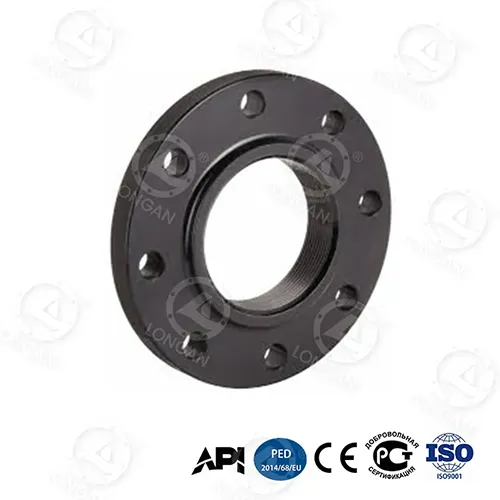

కార్బన్ స్టీల్ ప్లేట్ టైప్ ఫ్లాంజ్

ASTM A36 కీ డేటా వివరణ:

ప్రక్రియ ఖచ్చితత్వం: లేజర్ కట్టింగ్ ఎపర్చరు టాలరెన్స్ ±0.1mm | ఫ్లాట్‌నెస్ ≤0.05mm/m

ఒత్తిడి స్థాయి: PN6/PN10/PN16/PN25/PN40 (తరగతి 150~300)

పరిమాణం కవరేజ్: DN50~DN2000 (2"~80")

కీ సర్టిఫికేషన్: EN 1092-1 రకం 01 | ASME B16.5 | PED 2014/68/EU

ఉత్పత్తి ప్రయోజనాలు:

I. విపరీతమైన పని పరిస్థితి పరిష్కారం

అధిక ఉష్ణోగ్రత రక్షణ (538℃)

ఆక్సీకరణ గట్టిపడటం రేటు: <0.1mm/సంవత్సరం** (సాధారణ కార్బన్ స్టీల్ 0.3mm/సంవత్సరం)

మెటీరియల్ అప్‌గ్రేడ్ చేయదగినది- ASTM A516 Gr.70: అధిక ఉష్ణోగ్రత దిగుబడి బలం **≥145MPa@400℃

థర్మల్ విస్తరణ పరిహారం డిజైన్:

- బోల్ట్ హోల్ ఓవాలిటీ రిజర్వ్: 0.3mm/100℃

తక్కువ ఉష్ణోగ్రత ప్రభావ రక్షణ (-46℃ లోతైన చల్లని వాతావరణం)

- ASTM A350 LF2: ప్రభావ శక్తి **45J@-46℃** (ప్రామాణిక అవసరం 27J)

- కఠినమైన-పెళుసు పరివర్తన ఉష్ణోగ్రత: **≤-60℃** (డ్రాప్ సుత్తి పరీక్ష ద్వారా నిర్ధారించబడింది)

2. మెటీరియల్ పనితీరు: వైకల్య నిరోధకత 80% పెరిగింది

ధాన్యం పరిమాణం నియంత్రణ: సాధారణ అంచులు గ్రేడ్ 5, అయితే మేము ఉత్పత్తి చేసే కార్బన్ స్టీల్ ప్లేట్ రకం ఫ్లాంజ్‌లు గ్రేడ్ 7 చక్కటి ధాన్యాలను కలిగి ఉంటాయి.

తక్కువ ఉష్ణోగ్రత దృఢత్వం: -29℃ చార్పీ ఇంపాక్ట్ ఎనర్జీ ≥27J, EN 10225 ద్వారా ధృవీకరించబడింది.

3. ప్రత్యేకమైన వ్యతిరేక తుప్పు

తుప్పు రకం ఈ ఉత్పత్తి రక్షణ పరిష్కారం పరిశ్రమ పరిష్కారం జీవిత పొడిగింపు

ఎలెక్ట్రోకెమికల్ తుప్పు జింక్-నికెల్ మిశ్రమం పూత (500h ఉప్పు స్ప్రే జీరో వైట్ రస్ట్) డాక్రోమెట్ పూత 2.3 సార్లు

వాతావరణ తుప్పు 85μm హాట్-డిప్ గాల్వనైజింగ్ + సీలింగ్ పూత సాధారణ గాల్వనైజింగ్ 60μm 12 సంవత్సరాలు → 20 సంవత్సరాలు

ఆమ్ల మాధ్యమం ఎపాక్సీ బొగ్గు తారు పూత (pH 2-12 రెసిస్టెంట్) సాధారణ ఎపోక్సీ పూత 8 సంవత్సరాలు → 15 సంవత్సరాలు

4. సీలింగ్ ఉపరితల ఆప్టిమైజేషన్

తేలికపాటి డిజైన్

ఒత్తిడి ఏకాగ్రత కారకం: SCF≤**1.8** కార్బన్ స్టీల్ ప్లేట్ టైప్ ఫ్లాంజ్‌ల కీలక ప్రాంతంలో సాధారణ ఫ్లాంజ్ ≥2.5 కంటే గొప్ప ప్రయోజనాలు ఉన్నాయి

టోపోలాజికల్ ఆప్టిమైజేషన్ బరువు తగ్గింపు: అదే పరిస్థితుల్లో, సాంప్రదాయ డిజైన్ కంటే బరువు 22% తేలికగా ఉంటుంది

- ధృవీకరణ ప్రమాణం: ASME BPVC విభాగం VIII డివి.2

- రా 3.2μm మిర్రర్ టర్నింగ్ (సాధారణ ఫ్లాంజ్ రా 6.3μm)

- ప్రభావం: గాస్కెట్ కుదింపు 18% తగ్గింది మరియు సీలింగ్ వైఫల్యం సంభావ్యత 90% తగ్గింది

V. ఇంజనీరింగ్ సామర్థ్యం బాగా మెరుగుపడింది మరియు సంస్థాపన ఖర్చులు 47% తగ్గాయి

ప్రెసిషన్ బోల్ట్ హోల్ పొజిషనింగ్ సిస్టమ్

- ప్రభావం: ఫ్లాంజ్ మ్యాచింగ్ సమయం 45 నిమిషాల నుండి **12 నిమిషాలు**కి తగ్గించబడింది (ఆన్-సైట్ కొలత)

- CNC డ్రిల్లింగ్ మెషిన్ ప్రాసెసింగ్: హోల్ స్పేసింగ్ లోపం **≤±0.15mm** (ISO 5210 ±0.5mm అనుమతిస్తుంది)

మూడవ పక్షం పరీక్ష

1, TÜV నివేదిక

2, హైడ్రాలిక్ పగిలిపోయే పరీక్ష: కార్బన్ స్టీల్ ప్లేట్ రకం ఫ్లాంజ్ కొలిచిన పగిలిపోయే ఒత్తిడి ≥PN45

3, SGS రసాయన విశ్లేషణ:

- సల్ఫర్ మరియు ఫాస్పరస్ కంటెంట్: S≤0.005% P≤0.015% (అల్ట్రా-క్లీన్ స్టీల్ కంట్రోల్)

కాబట్టి మీరు దేని కోసం ఎదురు చూస్తున్నారు? వచ్చి మీ ప్రత్యేక పరిష్కారాన్ని పొందండి
