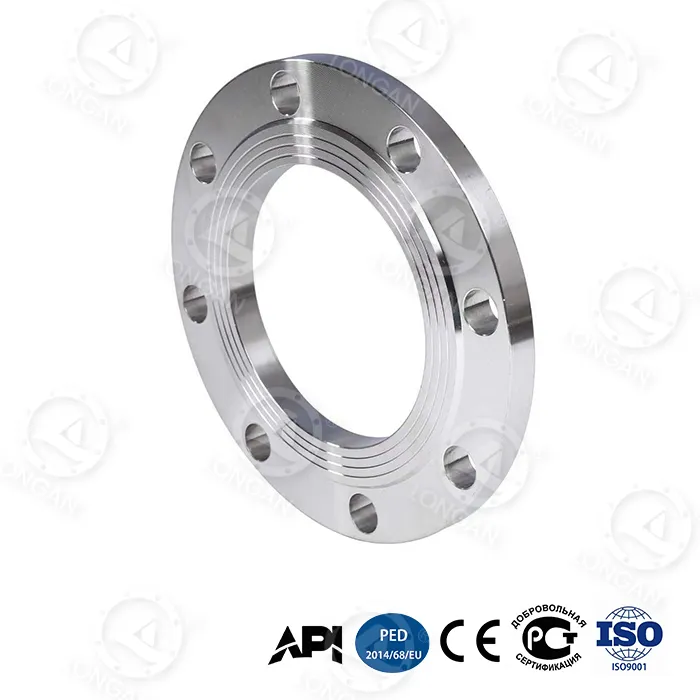

● హైబ్రిడ్ సీలింగ్ ఫేస్ డిజైన్:ఫ్లాట్ రైజ్డ్ ఫేస్ ఫ్లాంజ్ యొక్క అత్యంత విలక్షణమైన లక్షణం ఇది. సీలింగ్ ముఖం యొక్క మధ్య ప్రాంతం కొద్దిగా పెరిగింది (RF లాగా), కానీ బయటి ప్రాంతం బోల్ట్ రంధ్రాల వరకు (FF లాగా) విస్తరించింది. ప్రయోజనాలు ఉన్నాయి:1.వేగవంతమైన ఇన్స్టాలేషన్ కోసం ఆటోమేటిక్ రబ్బరు పట్టీ కేంద్రీకరించడం;2.సాంప్రదాయ RF యొక్క అంచు ఓవర్లోడ్ను నివారించడం, మరింత ఏకరీతి సీలింగ్ కాంటాక్ట్ ఒత్తిడి పంపిణీ;3.ఫ్లెక్సిబుల్ ఆన్-సైట్ రీప్లేస్మెంట్ని అందిస్తూ ఫుల్-ఫేస్ రబ్బరు పట్టీలు మరియు పెరిగిన ఫేస్ రబ్బరు పట్టీలు రెండింటికీ అనుకూలం.
● బెండింగ్ బలంలో 65% పెరుగుదల:బయోనిక్ తేనెగూడు నిర్మాణం అంచుని తేలికగా మరియు దృఢంగా చేస్తుంది, ముఖ్యంగా పైప్లైన్ బెండింగ్ క్షణాలను తట్టుకోవడానికి అనుకూలంగా ఉంటుంది.
● అల్ట్రా-హై ప్రెజర్ బేరింగ్:42MPa యొక్క DN300 బర్స్ట్ ప్రెజర్ సాంప్రదాయ అంచుల (≤15MPa) కంటే 2.8 రెట్లు. 35MPa వద్ద 20,000 చక్రాల చక్రీయ అలసట జీవితం పరిశ్రమ ప్రమాణాలను మించిపోయింది.
● విపరీతమైన పర్యావరణ సహనం:-70°C ప్రభావం శక్తి 89J, 5,000m లోతైన సముద్రపు తుప్పు రేటు 0.03mm/సంవత్సరం, 120m/s ఇసుక మరియు దుమ్ము రాపిడి ≤8μm.
● మేధో భద్రత:నానో-జిర్కోనియా వేర్ ఇండికేటర్ లేయర్ (మందం <0.1mm ఉన్నప్పుడు రంగు మార్పు హెచ్చరిక) + డబుల్-కోనికల్ బోల్ట్ హోల్ (ప్రీలోడ్ అటెన్యుయేషన్ ≤5%).
● సీలింగ్ ఫేస్ మ్యాచింగ్:ASME B16.5 స్టాండర్డ్ RF కొలతలు (క్లాస్ 150~1500కి 1.6mm నుండి 6.4mm) అనుసరించి పెరిగిన ఎత్తుతో CNC ప్రెసిషన్ టర్నింగ్ ఉపయోగించబడుతుంది, అయితే పెరిగిన రూట్ సజావుగా మొత్తం ఫ్లేంజ్ ముఖానికి మారుతుంది. ఉపరితల కరుకుదనం Ra ≤3.2μm మంచి గాస్కెట్ పరిచయాన్ని నిర్ధారిస్తుంది.
● గ్రేడియంట్ క్వెన్చింగ్:అధిక-కార్బన్ ఉక్కు ఉపరితల కాఠిన్యం 45-50 HRC మరియు కోర్ టఫ్నెస్ ≥30J (-70°C వద్ద)తో గ్రేడెడ్ స్ట్రక్చర్ను ఏర్పరచడానికి నియంత్రిత శీతలీకరణకు లోనవుతుంది.
● తేనెగూడు నిర్మాణం:ఫ్లాంజ్ బాడీ లోపల బయోనిక్ షట్కోణ గ్రిడ్, పరిమిత మూలకం విశ్లేషణ ద్వారా ఆప్టిమైజ్ చేయబడింది, అదే బరువులో 65% అధిక దృఢత్వాన్ని అందిస్తుంది.
● టైటానియం మిశ్రమం ఉపబల రింగ్:Ti-6Al-4V రింగ్ (దిగుబడి బలం 1,250MPa) మెడలో జోక్యంతో అమర్చబడి ఉంటుంది, అధిక పీడనం కింద మెడ విస్తరణను నివారిస్తుంది.
● నాణ్యత నియంత్రణ:100% డైమెన్షనల్ ఇన్స్పెక్షన్, 10% మాగ్నెటిక్ పార్టికల్ టెస్టింగ్, బ్యాచ్కి యాదృచ్ఛిక బరస్ట్ టెస్టింగ్. గుర్తించదగిన మెటీరియల్ సర్టిఫికేట్లు మరియు హీట్ ట్రీట్మెంట్ వక్రతలు అందించబడ్డాయి.
ఫ్లాట్ రైజ్డ్ ఫేస్ ఫ్లాంజ్ యొక్క హైబ్రిడ్ సీలింగ్ ఫేస్ డిజైన్ కింది దృశ్యాలకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది:
| దృశ్యం | సాంప్రదాయ అంచులతో నొప్పి పాయింట్ | ఈ ఉత్పత్తితో పరిష్కారం |
|---|---|---|
| పాత పైప్లైన్ పునరుద్ధరణ | అసలు సిస్టమ్ FF మరియు RF అంచులను కలపవచ్చు, గాస్కెట్లు పరస్పరం మార్చుకోలేవు | హైబ్రిడ్ సీలింగ్ ముఖం రెండు రబ్బరు పట్టీ రకాలకు అనుకూలంగా ఉంటుంది, పైప్లైన్ సవరణ అవసరం లేదు |
| అధిక పీడన గ్యాస్ మీడియా | ప్రెజర్ పల్సేషన్లో RF ఫ్లాంజ్ రబ్బరు పట్టీలు బయటకు రావచ్చు | బయటి ఫ్లాట్ ప్రాంతం అదనపు మద్దతును అందిస్తుంది, రబ్బరు పట్టీ క్రీప్ను నివారిస్తుంది |
| పెద్ద-వ్యాసం తక్కువ-పీడన పైప్లైన్లు | FF అంచులకు పూర్తి-పరిమాణ రబ్బరు పట్టీలు, అధిక ధర అవసరం | పెరిగిన భాగం ప్రామాణిక RF రబ్బరు పట్టీలను ఉపయోగించడానికి అనుమతిస్తుంది, విడిభాగాల జాబితాను తగ్గిస్తుంది |
| లోతైన సముద్రం / ధ్రువ పరిసరాలు | థర్మల్ సైక్లింగ్ తర్వాత సింగిల్ సీలింగ్ ముఖం లీక్ అవుతుంది | ద్వంద్వ-జోన్ సీలింగ్ (పెరిగిన + ఫ్లాట్) అనవసరమైన సీలింగ్ మార్గాలను అందిస్తుంది |
నిర్దిష్ట అప్లికేషన్ ప్రాంతాలు ఉన్నాయి:
● షేల్ గ్యాస్ ఫ్రాక్చరింగ్ పంప్ అవుట్లెట్ పైప్లైన్లు(35-70MPa పల్సేటింగ్ ఒత్తిడి)
● డీప్-సీ డ్రిల్లింగ్ ప్లాట్ఫారమ్ వెల్హెడ్ కనెక్షన్లు(5,000మీ నీటి లోతు)
● LNG స్వీకరించే టెర్మినల్స్(-70°C తక్కువ ఉష్ణోగ్రత)
● ఆఫ్షోర్ క్రిస్మస్ చెట్టు ఆమ్ల మీడియా పైప్లైన్లు(H₂S/CO₂)
● ఉచిత నమూనాలు:అంతర్జాతీయ కొనుగోలుదారులు ఇన్స్టాలేషన్ టెస్టింగ్ మరియు సీలింగ్ వెరిఫికేషన్ కోసం ఒక ఉచిత నమూనా (నమూనా రుసుము వాపసు, సరుకు రవాణా) కోసం దరఖాస్తు చేసుకోవచ్చు.
● ఇన్స్టాలేషన్ మార్గదర్శకం:వివిధ రబ్బరు పట్టీ పదార్థాలకు (గ్రాఫైట్, స్పైరల్ గాయం, PTFE) టార్క్ విలువలతో సహా చైనీస్/ఇంగ్లీష్ ఇన్స్టాలేషన్ మాన్యువల్లు అందించబడ్డాయి. రిమోట్ వీడియో మార్గదర్శకత్వం అందుబాటులో ఉంది.
● టెక్నికల్ కన్సల్టింగ్:ఇంజనీరింగ్ బృందం ఎంపిక మరియు రబ్బరు పట్టీ సరిపోలే ప్రశ్నలకు 4 గంటలలోపు ప్రతిస్పందిస్తుంది.
● నాణ్యమైన గుర్తింపు:ప్రతి అంచుకు ప్రత్యేకమైన ID ఉంటుంది మరియు పరీక్ష నివేదికలను అధికారిక వెబ్సైట్లో తనిఖీ చేయవచ్చు.
● వారంటీ:18 నెలలు, తయారీ లోపాల కోసం ఉచిత భర్తీ.
● మూడవ పక్షం పరీక్ష:SGS/BV ఆన్-సైట్ సాక్షిడ్ ప్రెజర్ టెస్టింగ్ అభ్యర్థనపై ఏర్పాటు చేయవచ్చు.
1. ప్రత్యేక సీలింగ్ ఫేస్ డిజైన్:మార్కెట్లోని చాలా అంచులు స్వచ్ఛమైన FF లేదా స్వచ్ఛమైన RF. మా ఫ్లాట్ రైజ్డ్ ఫేస్ ఫ్లాంజ్ మీరు FF యొక్క ఒత్తిడి ఏకరూపత మరియు రబ్బరు పట్టీ రకాన్ని మార్చకుండా RF యొక్క సీలింగ్ విశ్వసనీయత రెండింటినీ పొందేందుకు అనుమతిస్తుంది. అసలు పైప్లైన్ FF లేదా RF అయిన రెట్రోఫిట్ ప్రాజెక్ట్లకు ఇది ప్రత్యేకంగా అనుకూలంగా ఉంటుంది - ఈ ఉత్పత్తి రెండింటికీ అనుకూలంగా ఉంటుంది.
2. పూర్తి జీవిత చక్రం ఖర్చు ప్రయోజనం:30-సంవత్సరాల మొత్తం ఖర్చు కేవలం $6,200 మాత్రమే, $18,500 వద్ద ఉన్న సాంప్రదాయ అంచులతో పోలిస్తే 66% ఆదా అవుతుంది. సింగిల్ రీప్లేస్మెంట్ సమయం 2.5 గంటలు (సాంప్రదాయ 8 గంటలు), వార్షిక నిర్వహణ ఫ్రీక్వెన్సీ 0.7 రెట్లు (సాంప్రదాయ 3.2 సార్లు).
3. పూర్తి ధృవీకరణ:API 6A PSL 3G, H₂S మరియు CO₂ గ్యాస్ మీడియాతో అల్ట్రా-హై ప్రెజర్ దృశ్యాలకు అనుకూలం.
4. ధృవీకరించదగిన నిజమైన డేటా:కస్టమర్ సాక్షిగా ఆన్-సైట్ టెస్టింగ్ కోసం అన్ని పనితీరు సూచికలు అందుబాటులో ఉన్నాయి. ఉచిత నమూనాలు అందించబడతాయి.
5. వేగవంతమైన ప్రతిస్పందన:ప్రామాణిక వస్తువులు 3 రోజులలోపు, అనుకూల వస్తువులు 15-30 రోజులలోపు రవాణా చేయబడతాయి.
సారాంశం: లాంగన్ యొక్క ఫ్లాట్ రైజ్డ్ ఫేస్ ఫ్లాంజ్, దాని హైబ్రిడ్ సీలింగ్ ఫేస్ డిజైన్తో, రబ్బరు పట్టీ అనుకూలత, ఒత్తిడి పంపిణీ మరియు అధిక-పీడన సీలింగ్లో సాంప్రదాయ అంచుల నొప్పి పాయింట్లను పరిష్కరిస్తుంది. బయోనిక్ తేనెగూడు నిర్మాణం, గ్రేడియంట్ క్వెన్చింగ్ మరియు టైటానియం అల్లాయ్ రీన్ఫోర్స్మెంట్ రింగ్తో కలిపి, దాని బెండింగ్ బలం, పేలుడు ఒత్తిడి మరియు అలసట జీవితం బాగా మెరుగుపడతాయి. API 6A PSL 3G సర్టిఫికేషన్ మరియు 30-సంవత్సరాల పూర్తి జీవిత చక్ర ఖర్చులో 66% తగ్గింపు షేల్ గ్యాస్, డీప్-సీ ఇంజనీరింగ్ మరియు కాంప్లెక్స్ పైప్లైన్ సిస్టమ్లకు ఆదర్శవంతమైన ఎంపిక. ఉచిత నమూనాలు మరియు వృత్తిపరమైన సీలింగ్ పరిష్కారాలను పొందడానికి మీ అవసరాలను పంపండి.
ప్ర: ఇప్పటికే ఉన్న RF ఫ్లాంజ్ని ఫ్లాట్ రైజ్ చేసిన ఫేస్ ఫ్లాంజ్ భర్తీ చేయగలదా?
జ: అవును. ఒత్తిడి రేటింగ్ మరియు పరిమాణం సరిపోలినంత కాలం, ఇది నేరుగా RF ఫ్లాంజ్ను భర్తీ చేయగలదు మరియు అసలు RF రబ్బరు పట్టీని ఉపయోగించడం కొనసాగించవచ్చు. సంభోగం ఫ్లాంజ్ FF అయితే, పూర్తి-ముఖ రబ్బరు పట్టీ అవసరం, కానీ ఈ ఉత్పత్తి యొక్క ఫ్లాట్ ప్రాంతం పూర్తిగా అనుకూలంగా ఉండేలా పెద్దదిగా ఉంటుంది.
ప్ర: ఈ హైబ్రిడ్ సీలింగ్ ముఖానికి ప్రత్యేక రబ్బరు పట్టీలు అవసరమా?
A: లేదు. మీరు ప్రామాణిక ASME B16.21 RF రబ్బరు పట్టీలు (ఉదా., లోపలి రింగ్తో స్పైరల్ గాయం) లేదా FF రబ్బరు పట్టీలు (పూర్తి ముఖం గ్రాఫైట్ రబ్బరు పట్టీలు) ఉపయోగించడం కొనసాగించవచ్చు. ఈ ఫ్లాంజ్లోని రెండు రబ్బరు పట్టీ రకాల సీలింగ్ పనితీరు సాంప్రదాయ సింగిల్ సీలింగ్ ముఖాల కంటే మెరుగైనదని మా పరీక్షలు చూపిస్తున్నాయి.
ప్ర: 35MPa పల్సేటింగ్ ప్రెజర్ కింద బోల్ట్లు వదులవుతాయి?
A: ఈ ఉత్పత్తి డబుల్-శంఖాకార బోల్ట్ రంధ్రాలను ఉపయోగిస్తుంది. 35MPa హెచ్చుతగ్గుల కింద, ప్రీలోడ్ అటెన్యుయేషన్ ≤5%, అయితే సాంప్రదాయ రౌండ్ హోల్స్ అటెన్యుయేషన్ ≥20%. మూడు దశలతో క్రాస్ నమూనాలో హైడ్రాలిక్ టార్క్ రెంచ్ని ఉపయోగించమని సిఫార్సు చేయబడింది. మేము టార్క్ లెక్కింపు పట్టికను అందించగలము.
ప్ర: స్టెయిన్లెస్ స్టీల్ వంటి విభిన్న పదార్థాలను అందించవచ్చా?
జ: అవును. ఈ ఉత్పత్తికి ప్రామాణిక పదార్థం గ్రేడియంట్ క్వెన్చ్డ్ హై-కార్బన్ స్టీల్, అయితే 316L, డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్ మొదలైనవి కూడా అభ్యర్థనపై అందించబడతాయి. అదే తేనెగూడు నిర్మాణం మరియు టైటానియం అల్లాయ్ రీన్ఫోర్స్మెంట్ రింగ్ స్టెయిన్లెస్ స్టీల్కు కూడా వర్తిస్తాయి.
ప్ర: మీరు క్లెయిమ్ చేసిన 42MPa బర్స్ట్ ప్రెజర్ని మేము ఎలా ధృవీకరించగలము?
జ: మా ఫ్యాక్టరీలో పేలుడు పరీక్షలను చూసేందుకు మేము కస్టమర్లను స్వాగతిస్తున్నాము. రెగ్యులర్ స్టాక్ ఉత్పత్తులు ప్రతి త్రైమాసికంలో యాదృచ్ఛికంగా నమూనా చేయబడతాయి మరియు పరీక్ష నివేదికలు మా వెబ్సైట్లో నిల్వ చేయబడతాయి. మీరు మీ నమూనాపై ప్రత్యేక పరీక్షను కూడా అభ్యర్థించవచ్చు; ఖర్చు మేము భరిస్తాము (నమూనా తిరిగి ఇవ్వాలి).
