A Flఫ్లాంజ్ వద్దఇండస్ట్రియల్ పైపింగ్ సిస్టమ్స్లో అత్యంత విస్తృతంగా ఉపయోగించే ఫ్లాంజ్ రకాల్లో ఒకటి, దాని సాధారణ నిర్మాణం, ఖర్చు సామర్థ్యం మరియు తక్కువ నుండి మధ్యస్థ పీడన అనువర్తనాల్లో విశ్వసనీయమైన సీలింగ్ పనితీరుకు ప్రసిద్ధి చెందింది. ఈ ఆర్టికల్లో, ఫ్లాట్ ఫ్లాంజ్ అంటే ఏమిటి, అది ఎలా పని చేస్తుంది, దాని ముఖ్య ప్రయోజనాలు, మెటీరియల్లు, ప్రమాణాలు, అప్లికేషన్లు మరియు మీ ప్రాజెక్ట్ కోసం సరైన ఫ్లాట్ ఫ్లాంజ్ని ఎలా ఎంచుకోవాలో మేము విశ్లేషిస్తాము.

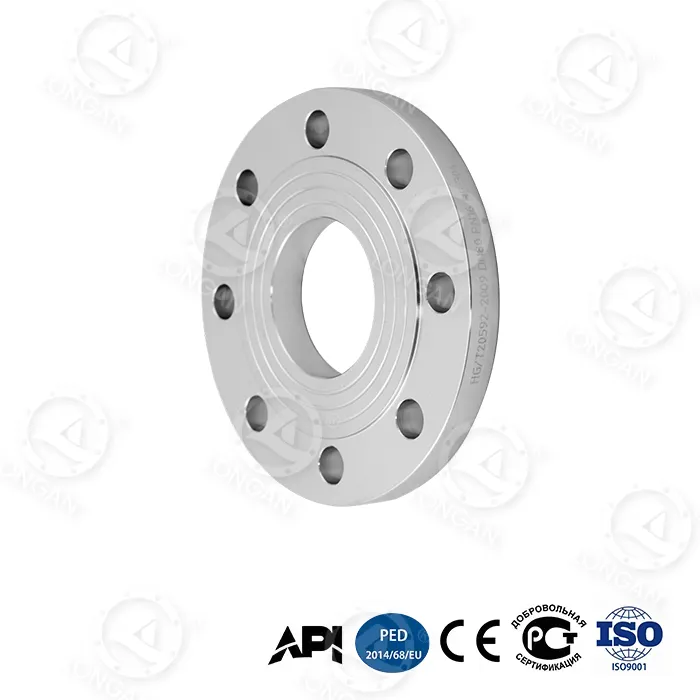

A ఫ్లాట్ ఫ్లాంజ్, కొన్నిసార్లు ఫ్లాట్ ప్లేట్ ఫ్లాంజ్ లేదా ఫ్లాట్ వెల్డింగ్ ఫ్లాంజ్ అని పిలుస్తారు, ఇది ఒక రకమైన పైప్ ఫ్లాంజ్, దాని ఫ్లాట్ ఉపరితలం మరియు సాధారణ వృత్తాకార డిస్క్ ఆకారంతో సమానంగా ఉండే బోల్ట్ రంధ్రాలతో ఉంటుంది. పెరిగిన ముఖం లేదా రింగ్-రకం ఉమ్మడి అంచుల వలె కాకుండా, ఫ్లాట్ ఫ్లాంజ్ యొక్క సీలింగ్ ఉపరితలం పూర్తిగా ఫ్లాట్గా ఉంటుంది, ఇది తీవ్ర పీడన నిరోధకత అవసరం లేని అనువర్తనాలకు అనువైనదిగా చేస్తుంది.
ఫ్లాట్ అంచులు సాధారణంగా పైపుకు నేరుగా వెల్డింగ్ చేయబడతాయి లేదా బోల్ట్లు మరియు రబ్బరు పట్టీలను ఉపయోగించి కనెక్ట్ చేయబడతాయి. వాటి సరళమైన డిజైన్ కారణంగా, వాటిని తయారు చేయడం మరియు ఇన్స్టాల్ చేయడం సులభం, ఇది మొత్తం ప్రాజెక్ట్ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
పని సూత్రం aఫ్లాట్ ఫ్లాంజ్సాపేక్షంగా సరళమైనది అయినప్పటికీ అత్యంత ప్రభావవంతమైనది. రెండు ఫ్లాట్ అంచులు ముఖాముఖిగా సమలేఖనం చేయబడ్డాయి, వాటి మధ్య రబ్బరు పట్టీ ఉంచబడుతుంది. బోల్ట్ రంధ్రాల ద్వారా బోల్ట్లు చొప్పించబడతాయి మరియు మూసివున్న ఉమ్మడిని సృష్టించడానికి సమానంగా బిగించబడతాయి.
సరిగ్గా ఇన్స్టాల్ చేసినప్పుడు, రబ్బరు పట్టీకి వర్తించే కంప్రెషన్ ఫోర్స్ లీక్-టైట్ సీల్ను నిర్ధారిస్తుంది, పైపింగ్ సిస్టమ్ నుండి ద్రవం లేదా వాయువును తప్పించుకోకుండా చేస్తుంది. ఇది ఫ్లాట్ అంచులను ప్రత్యేకంగా అనుకూలంగా చేస్తుంది:
ఫ్లాట్ ఫ్లాంజ్ యొక్క నిర్మాణాన్ని అర్థం చేసుకోవడం ఇంజనీర్లు వారి అప్లికేషన్ అవసరాలకు సరిపోతుందో లేదో అంచనా వేయడానికి సహాయపడుతుంది.
| ఫీచర్ | వివరణ | ప్రయోజనం |
|---|---|---|
| ఫ్లాట్ సీలింగ్ ముఖం | ఎత్తైన లేదా గాడితో కూడిన ఉపరితలం లేదు | సులభమైన రబ్బరు పట్టీ అమరిక |
| ఏకరీతి బోల్ట్ రంధ్రాలు | అంచు చుట్టూ సమానంగా పంపిణీ చేయబడింది | సమతుల్య బిగించే శక్తి |
| సాధారణ డిస్క్ ఆకారం | మెడ లేదా హబ్ లేదు | తక్కువ తయారీ ఖర్చు |
| వెల్డ్ లేదా బోల్ట్ కనెక్షన్ | బహుళ చేరిక పద్ధతులతో అనుకూలమైనది | సౌకర్యవంతమైన సంస్థాపన |
అంచులను ఎన్నుకునేటప్పుడు, ఇంజనీర్లు తరచుగా ఫ్లాట్ ఫ్లాంగ్లను వెల్డ్ నెక్ ఫ్లాంజ్లు మరియు ఫ్లాంగ్లపై జారిపోవడం వంటి ఇతర సాధారణ రకాలతో పోల్చారు.
| ఫ్లాంజ్ రకం | ఒత్తిడి రేటింగ్ | ఖర్చు | సాధారణ ఉపయోగం |
|---|---|---|---|
| ఫ్లాట్ ఫ్లాంజ్ | తక్కువ నుండి మధ్యస్థం | తక్కువ | నీరు, గాలి, చమురు పైపులైన్లు |
| వెల్డ్ మెడ ఫ్లాంజ్ | అధిక | అధిక | అధిక పీడన వ్యవస్థలు |
| స్లిప్ ఆన్ ఫ్లాంజ్ | మధ్యస్థం | మధ్యస్థం | సాధారణ పారిశ్రామిక పైపింగ్ |
మరింత క్లిష్టమైన డిజైన్లతో పోలిస్తే, దిఫ్లాట్ ఫ్లాంజ్సరళత మరియు ఆర్థిక వ్యవస్థలో శ్రేష్ఠమైనది, ఇది ప్రామాణిక పారిశ్రామిక ప్రాజెక్టులకు ప్రముఖ ఎంపికగా చేస్తుంది.
మెటీరియల్ ఎంపిక నేరుగా ఫ్లాట్ ఫ్లాంజ్ యొక్క మన్నిక మరియు పనితీరును ప్రభావితం చేస్తుంది. సాధారణ పదార్థాలు ఉన్నాయి:
తయారీదారులు ఇష్టపడతారులాంగన్విభిన్న పారిశ్రామిక అవసరాలను తీర్చడానికి బహుళ పదార్థాలలో ఫ్లాట్ ఫ్లాంగ్లను అందిస్తాయి.
పరస్పర మార్పిడి మరియు భద్రతను నిర్ధారించడానికి అంతర్జాతీయ ప్రమాణాల ప్రకారం ఫ్లాట్ అంచులు ఉత్పత్తి చేయబడతాయి. సాధారణ ప్రమాణాలు:
వివరణాత్మక స్పెసిఫికేషన్ల కోసం, మీరు డైమెన్షనల్ చార్ట్లు మరియు మెటీరియల్ ఎంపికలను అందించే ఈ ఫ్లాట్ ఫ్లాంజ్ టెక్నికల్ రిఫరెన్స్ని చూడవచ్చు.
వారి బహుముఖ ప్రజ్ఞకు ధన్యవాదాలు, పరిశ్రమలలో ఫ్లాట్ అంచులు విస్తృతంగా ఉపయోగించబడుతున్నాయి:
ఫ్లాట్ ఫ్లాంజ్ను ఎంచుకునేటప్పుడు, ఈ క్రింది అంశాలను పరిగణించండి:
బాగా సరిపోలిన ఫ్లాట్ ఫ్లాంజ్ భద్రత, సామర్థ్యం మరియు దీర్ఘకాలిక పనితీరును నిర్ధారిస్తుంది.
ఫ్లేంజ్ తయారీలో సంవత్సరాల అనుభవంతో,లాంగన్ప్రపంచ ప్రమాణాలకు అనుగుణంగా విశ్వసనీయమైన ఫ్లాట్ ఫ్లాంజ్ పరిష్కారాలను అందిస్తుంది. మెటీరియల్ ఎంపిక నుండి నాణ్యత తనిఖీ వరకు, ప్రతి ఫ్లాట్ ఫ్లాంజ్ స్థిరమైన పనితీరు మరియు సుదీర్ఘ సేవా జీవితాన్ని అందించడానికి రూపొందించబడింది.
తక్కువ నుండి మధ్యస్థ పీడన అనువర్తనాల కోసం సాధారణంగా ఫ్లాట్ ఫ్లాంగ్లు సిఫార్సు చేయబడతాయి. అధిక పీడన వ్యవస్థల కోసం, వెల్డ్ మెడ అంచులు మరింత అనుకూలంగా ఉంటాయి.
అవును, అంచు ముఖం పాడైపోకుండా మరియు కొత్త రబ్బరు పట్టీని ఉపయోగించినట్లయితే.
రబ్బరు, PTFE లేదా ఫైబర్ రబ్బరు పట్టీలు వంటి మృదువైన రబ్బరు పట్టీలు సాధారణంగా ఫ్లాట్ ఫ్లాంగ్లతో ఉపయోగించబడతాయి.
మీరు ఆధారపడదగిన వాటి కోసం చూస్తున్నట్లయితేఫ్లాట్ ఫ్లాంజ్మీ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పరిష్కారాలు,లాంగన్వృత్తిపరమైన మార్గదర్శకత్వం మరియు అధిక-నాణ్యత ఉత్పత్తులతో మీకు మద్దతు ఇవ్వడానికి సిద్ధంగా ఉంది. సంకోచించకండిమమ్మల్ని సంప్రదించండిస్పెసిఫికేషన్లు, ధర మరియు డెలివరీ ఎంపికలను చర్చించడానికి ఈరోజు.
