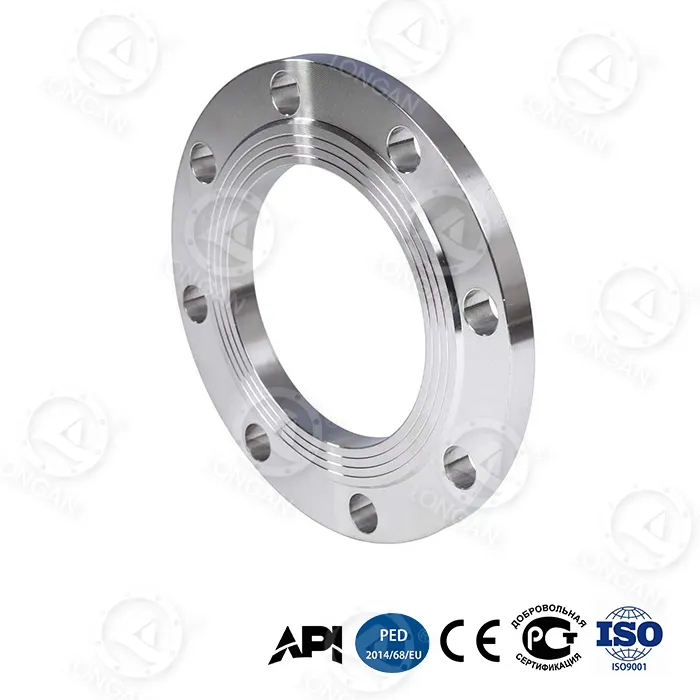

sme b16.5 flat face flange అనేది ASME B16.5 ప్రమాణం ప్రకారం తయారు చేయబడిన పూర్తి-ముఖం (FF) సీలింగ్ ఉపరితల అంచు. ఇది పూర్తి-సంపర్క రబ్బరు పట్టీ కనెక్షన్లు అవసరమయ్యే పైపింగ్ సిస్టమ్లలో ఉపయోగించబడుతుంది మరియు తక్కువ-పీడన పెద్ద-వ్యాసం గల పైప్లైన్లు, తారాగణం ఇనుము ఫ్లాంజ్ కనెక్షన్లు మరియు ఏకరీతి రబ్బరు పట్టీ ఒత్తిడి పంపిణీ అవసరమయ్యే అనువర్తనాలకు అనుకూలంగా ఉంటుంది. అంతర్గత ఉపబల నిర్మాణాల ద్వారా, ఈ ఉత్పత్తిని అల్ట్రా-హై ప్రెజర్ దృష్టాంతాలలో (షేల్ గ్యాస్ ఫ్రాక్చరింగ్ పంప్ అవుట్లెట్లు మరియు డీప్-సీ డ్రిల్లింగ్ వెల్హెడ్ పరికరాలు వంటివి) కూడా ఉపయోగించవచ్చు, అదే సమయంలో ఇప్పటికే ఉన్న పైప్లైన్లలో సాంప్రదాయక అంచులతో పరస్పర మార్పిడి కోసం ప్రామాణిక ఇంటర్ఫేస్ కొలతలు నిర్వహిస్తారు.
1. ప్రామాణిక ఇంటర్ఫేస్, అధిక పీడన బేరింగ్:ASME B16.5 మౌంటు కొలతలు, కొలవబడిన DN300 బర్స్ట్ ప్రెజర్ 42MPa, సాంప్రదాయిక ప్రామాణిక అంచుల (≤15MPa) కంటే ఎక్కువ.
2. బెండింగ్ బలంలో 65% పెరుగుదల:బయోనిక్ తేనెగూడు నిర్మాణం ఫ్లాంజ్ దృఢత్వాన్ని మెరుగుపరుస్తుంది, కంపించే లేదా ఫౌండేషన్ సెటిల్మెంట్ పరిసరాలకు అనుకూలంగా ఉంటుంది.
3. విజువల్ వేర్ సూచన మరియు ప్రీలోడ్ నిలుపుదల:సీలింగ్ ఉపరితలం నానో-జిర్కోనియా ఇండికేటర్ లేయర్తో పొందుపరచబడింది, ఇది మందం 0.1 మిమీ కంటే తక్కువగా ఉన్నప్పుడు రంగును మారుస్తుంది. డబుల్-కోనికల్ బోల్ట్ హోల్ డిజైన్ 35MPa పీడన హెచ్చుతగ్గుల కింద ప్రీలోడ్ అటెన్యుయేషన్ను ≤5%కి పరిమితం చేస్తుంది (సాంప్రదాయ నిర్మాణం ≥20%).
4. విపరీతమైన పర్యావరణ పనితీరు:-70°C ప్రభావ శక్తి 89J; 5,000మీ లోతైన సముద్రానికి సమానమైన తుప్పు రేటు 0.03mm/సంవత్సరం; 120m/s ఇసుక మరియు దుమ్ము రాపిడి తర్వాత సీలింగ్ ఉపరితల నష్టం లోతు ≤8μm.
5. పూర్తి జీవిత చక్రం ఖర్చు:30-సంవత్సరాల మొత్తం ఖర్చు $6,200 (సాంప్రదాయ $18,500); వార్షిక నిర్వహణ ఫ్రీక్వెన్సీ 0.7 సార్లు (సాంప్రదాయ 3.2 సార్లు); సింగిల్ రీప్లేస్మెంట్ సమయం 2.5 గంటలు (సాంప్రదాయ 8 గంటలు).
| అంశం | పరామితి |
|---|---|
| ప్రామాణిక ఆధారం | ASME B16.5 (కొలతలు, సహనం, ఒత్తిడి-ఉష్ణోగ్రత రేటింగ్లు) |
| సీలింగ్ ముఖం రకం | పూర్తి ముఖం (FF) |
| ఒత్తిడి తరగతి | తరగతి 150, 300, 400, 600, 900, 1500, 2500 |
| పరిమాణ పరిధి | NPS 1/2" నుండి 24" |
| మెటీరియల్ | గ్రేడియంట్ క్వెన్చ్డ్ హై-కార్బన్ స్టీల్ (స్టెయిన్లెస్ స్టీల్ అనుకూలీకరించదగినది) |
| అంతర్గత ఉపబల | టైటానియం అల్లాయ్ రీన్ఫోర్స్మెంట్ రింగ్ (దిగుబడి 1,250MPa), రేడియల్ రిబ్స్ (ఒత్తిడి ఏకాగ్రత 48% తగ్గింది) |
| DN300 పేలుడు ఒత్తిడి | 42MPa (సాంప్రదాయ ≤15MPa) |
| చక్రీయ అలసట జీవితం | 20,000 సైకిళ్లు @35MPa (సాంప్రదాయ 5,000 సైకిళ్లు @25MPa) |
| అక్షసంబంధ వైకల్యం @35MPa | 0.6 మిమీ (సాంప్రదాయ 1.8 మిమీ) |
| సీలింగ్ లీకేజీ రేటు (15° తప్పుగా అమర్చడం) | ≤10⁻⁵ mbar·L/s (సాంప్రదాయ >10⁻³) |
| తక్కువ-ఉష్ణోగ్రత ప్రభావం (-70°C) | 89J (జాతీయ ప్రమాణం ≥34J) |
| లోతైన సముద్రపు తుప్పు (5,000మీ) | 0.03 మిమీ/సంవత్సరం (30-సంవత్సరాల సమానం) |
| ఇసుక మరియు ధూళి రాపిడి (120మీ/సె) | సీలింగ్ ఉపరితల నష్టం లోతు ≤8μm (10,000h) |
| సహాయక లక్షణాలు | నానో-జిర్కోనియా వేర్ ఇండికేటర్ లేయర్, డబుల్-కోనికల్ బోల్ట్ హోల్స్ |
● API 6A PSL 3G:వాయు పరీక్ష (1.5 రెట్లు రేట్ చేయబడిన ఒత్తిడి) మరియు కఠినమైన నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ మరియు మెటీరియల్ ట్రేస్బిలిటీ అవసరమయ్యే గ్యాస్ మీడియాతో అల్ట్రా-హై ప్రెజర్ దృశ్యాలకు వర్తిస్తుంది.
● ఫ్యాక్టరీ నాణ్యత నియంత్రణ:లాంగన్ యొక్క అంతర్గత కర్మాగారం ముడి పదార్థం ఇన్కమింగ్ ఇన్స్పెక్షన్ (స్పెక్ట్రల్ అనాలిసిస్, మెకానికల్ శాంప్లింగ్) నుండి అవుట్బౌండ్ పూర్తయిన ఉత్పత్తి వరకు పూర్తి-ప్రాసెస్ నాణ్యత నిర్వహణను అమలు చేస్తుంది (100% డైమెన్షనల్ ఇన్స్పెక్షన్, 10% మాగ్నెటిక్ పార్టికల్ టెస్టింగ్, బ్యాచ్ బర్స్ట్ ప్రెజర్ శాంప్లింగ్).
● గుర్తించదగినది:ప్రతి ఫ్లేంజ్ ట్రేస్ చేయగల మెటీరియల్ సర్టిఫికేట్లు, హీట్ ట్రీట్మెంట్ కర్వ్ రికార్డ్లు, డైమెన్షనల్ ఇన్స్పెక్షన్ రిపోర్ట్లు మరియు హైడ్రోస్టాటిక్/న్యూమాటిక్ టెస్ట్ రిపోర్ట్లతో వస్తుంది, సీరియల్ నంబర్ ద్వారా ఆన్లైన్లో అందుబాటులో ఉంటుంది.
మార్కెట్లోని ఇతర ASME B16.5 ఫుల్-ఫేస్ ఫ్లాంజ్లతో పోలిస్తే, లాంగన్ యొక్క sme b16.5 ఫ్లాట్ ఫేస్ ఫ్లాంజ్ ఫీచర్లు:
●ఫ్లాంజ్ మందాన్ని పెంచకుండా లేదా బోల్ట్ హోల్ లేఅవుట్ను మార్చకుండా ప్రామాణిక పరిమాణాలలో అధిక బర్స్ట్ ప్రెజర్ (42MPa)ని సాధిస్తుంది.
●టైటానియం అల్లాయ్ నెక్ రీన్ఫోర్స్మెంట్ రింగ్ మరియు గ్రేడియంట్ క్వెన్చింగ్ ప్రాసెస్, బ్యాలెన్సింగ్ లోడ్ కెపాసిటీ మరియు తక్కువ-ఉష్ణోగ్రత మొండితనాన్ని ఏకీకృతం చేస్తుంది.
●సీలింగ్ కండిషన్ యొక్క దృశ్య తనిఖీ కోసం వేర్ ఇండికేటర్ లేయర్తో సీలింగ్ ఉపరితలం పొందుపరచబడింది.
●15° తప్పుడు అమరిక పరిస్థితులలో సీలింగ్ లీకేజీ రేటు ≤10⁻⁵ mbar·L/sని నిర్వహిస్తుంది.
అనుకూలీకరణ ఎంపికలు:
●ప్రామాణికం కాని పరిమాణాలు మరియు ప్రత్యేక ఒత్తిడి రేటింగ్లు (డ్రాయింగ్లు లేదా సాంకేతిక అవసరాలు అవసరం)
●విభిన్న పదార్థాలు: 304/316L స్టెయిన్లెస్ స్టీల్, డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్, మొదలైనవి.
●ప్రైవేట్ లేబులింగ్: లేజర్ మార్కింగ్, అనుకూల ప్యాకేజింగ్
ప్రధాన ప్రక్రియ ప్రవాహం:
1.ఫోర్జింగ్: సిన్షాన్ హోల్డింగ్ గ్రూప్ నుండి అధిక-నాణ్యత ముడి పదార్థాలను ఉపయోగించి ఖచ్చితమైన డై ఫోర్జింగ్.
2.గ్రేడియంట్ క్వెన్చింగ్: అధిక-కాఠిన్యం ఉపరితలం మరియు అధిక-కఠినత కోర్ ఏర్పడటానికి నియంత్రిత శీతలీకరణ.
3.తేనెగూడు నిర్మాణ మ్యాచింగ్: అంతర్గత షట్కోణ గ్రిడ్ల CNC మ్యాచింగ్.
4.టైటానియం రింగ్ ప్రెస్-ఫిట్టింగ్: రింగ్ మరియు బేస్ మెటీరియల్ మధ్య సాపేక్ష కదలిక లేకుండా ఉండేలా జోక్యం సరిపోతుంది.
5.సీలింగ్ ఫేస్ ఫినిషింగ్: CNC టర్నింగ్, ఉపరితల కరుకుదనం Ra ≤3.2μm.
6.పూర్తి తనిఖీ మరియు పరీక్ష: డైమెన్షనల్, మాగ్నెటిక్ పార్టికల్, హైడ్రోస్టాటిక్/న్యుమాటిక్, బర్స్ట్ శాంప్లింగ్.
● ఉచిత నమూనాలు:అంతర్జాతీయ కొనుగోలుదారులు ఇన్స్టాలేషన్ టెస్టింగ్ మరియు పనితీరు ధృవీకరణ కోసం ఒక ఉచిత నమూనా (నమూనా రుసుము వాపసు, కొనుగోలుదారు భరించే సరుకు) కోసం దరఖాస్తు చేసుకోవచ్చు.
● ఆన్-సైట్ సాక్షి టెస్టింగ్:కర్మాగారంలో 3000-టన్నుల ఒత్తిడి పరీక్ష యంత్రం, సైక్లిక్ ఫెటీగ్ టెస్ట్ బెంచ్, -80°C తక్కువ-ఉష్ణోగ్రత ఇంపాక్ట్ టెస్టర్ మరియు లోతైన సముద్రపు తుప్పు పట్టే అనుకరణ చాంబర్ ఉన్నాయి. వినియోగదారులు సైట్లో పేలుడు, అలసట లేదా తీవ్రమైన పర్యావరణ పరీక్షలను చూడవచ్చు.
● మూడవ పక్షం పరీక్ష:SGS, BV, TÜV రసాయన కూర్పు, యాంత్రిక లక్షణాలు, నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ మరియు ప్రెజర్ టెస్టింగ్ కోసం ప్రారంభించబడతాయి; నివేదికలు వస్తువులతో పంపిణీ చేయబడతాయి.
● వారంటీ వ్యవధి:18 నెలలు (షిప్మెంట్ తేదీ నుండి), తయారీ లోపాల కోసం ఉచిత భర్తీ.
| అంశం | ASME B16.5 స్టాండర్డ్ అవసరాలు / సంప్రదాయ ఫ్లేంజ్ | లాంగన్ sme b16.5 ఫ్లాట్ ఫేస్ ఫ్లాంజ్ | పోలిక |
|---|---|---|---|
| DN300 పేలుడు ఒత్తిడి | ≤15MPa | 42MPa | సంప్రదాయం కంటే ఎక్కువ |
| చక్రీయ అలసట జీవితం | 5,000 సైకిల్స్ @25MPa | 20,000 సైకిళ్లు @35MPa | సుదీర్ఘ జీవితం |
| అక్షసంబంధ వైకల్యం @35MPa | 1.8మి.మీ | 0.6మి.మీ | తక్కువ వైకల్యం |
| 15° తప్పుడు అమరిక లీకేజీ రేటు | >10⁻³ mbar·L/s | ≤10⁻⁵ mbar·L/s | తక్కువ లీకేజీ |
| -70°C ప్రభావం శక్తి | ≥34J (జాతీయ ప్రమాణం) | 89J | అధిక దృఢత్వం |
| 30 సంవత్సరాల లోతైన సముద్రపు తుప్పు రేటు | సుమారు 0.5 మిమీ/సంవత్సరం (కార్బన్ స్టీల్) | 0.03 మిమీ/సంవత్సరం | నెమ్మదిగా తుప్పు పట్టడం |
sme b16.5 flat face flange పూర్తి-ముఖం సీలింగ్ ఉపరితల రూపకల్పనను కలిగి ఉంది. సీలింగ్ పనితీరును నిర్ధారించడానికి సరైన ఇన్స్టాలేషన్ కీలకం. దయచేసి ఈ క్రింది అంశాలను గమనించండి:
1. రబ్బరు పట్టీ ఎంపిక:మొత్తం ఫ్లాంజ్ సీలింగ్ ఉపరితలాన్ని కప్పి, బోల్ట్ రంధ్రాలను కలిగి ఉండే పూర్తి-ముఖ రబ్బరు పట్టీని తప్పనిసరిగా ఉపయోగించాలి. పెరిగిన ఫేస్ రబ్బరు పట్టీలు లేదా ప్రామాణిక RF రబ్బరు పట్టీలను ఉపయోగించవద్దు.
2. ఫ్లాంజ్ మ్యాచింగ్:ఫుల్-ఫేస్ ఫ్లాంజ్లను నేరుగా పైకి లేపిన ముఖం అంచులకు బోల్ట్ చేయకూడదు. పైప్లైన్లో పెరిగిన ముఖం అంచులు ఉన్నట్లయితే, వాటిని తప్పనిసరిగా పూర్తి-ముఖ అంచులు లేదా అడాప్టర్లతో భర్తీ చేయాలి.
3. బోల్ట్ బిగించడం:డబుల్-కోనికల్ బోల్ట్ హోల్ డిజైన్తో, మూడు-దశల క్రాస్-ప్యాటర్న్ యూనిఫాం ప్రీలోడింగ్ కోసం హైడ్రాలిక్ టార్క్ రెంచ్ సిఫార్సు చేయబడింది. టార్గెట్ ప్రీలోడ్ ఒత్తిడి రేటింగ్ మరియు బోల్ట్ స్పెసిఫికేషన్ల ఆధారంగా లెక్కించబడుతుంది; ASME PCC-1 ప్రమాణాన్ని చూడండి లేదా లాంగన్ సాంకేతిక బృందాన్ని సంప్రదించండి.
4. ప్రీలోడ్ సీక్వెన్స్:అన్ని బోల్ట్లను టార్గెట్ టార్క్లో 30%కి, తర్వాత 70%కి, చివరకు 100%కి బిగించండి. 24 గంటల ఆపరేషన్ తర్వాత మళ్లీ బిగించండి.
5. సీలింగ్ ముఖ రక్షణ:సంస్థాపనకు ముందు గీతలు లేదా విదేశీ పదార్థాల కోసం సీలింగ్ ముఖాన్ని తనిఖీ చేయండి. నానో-జిర్కోనియా వేర్ ఇండికేటర్ లేయర్ ఒక సన్నని ఎంబెడెడ్ పొర; సంస్థాపన సమయంలో మెటల్ స్క్రాపర్లతో శుభ్రం చేయవద్దు.
6. బోల్ట్ హోల్ అమరిక:డబుల్-శంఖాకార రంధ్రం డిజైన్ స్వీయ-సమలేఖనానికి సహాయపడుతుంది, అయితే ఇన్స్టాలేషన్కు ముందు రెండు అంచుల బోల్ట్ రంధ్రాలు 1 మిమీ విచలనంలో సమలేఖనం చేయబడిందని నిర్ధారించండి.
7. పైపు అమరిక:పూర్తి-ముఖ అంచులు తప్పుగా అమర్చడానికి కొంత సహనాన్ని కలిగి ఉన్నప్పటికీ, సీలింగ్ జీవితాన్ని నిర్ధారించడానికి 2 మిమీ/మీ లోపల పైపు అమరిక లోపాన్ని నియంత్రించాలని సిఫార్సు చేయబడింది.
ప్ర: సంప్రదాయ ASME B16.5 ఫ్లాంజ్ నుండి తేడా ఏమిటి?
A: రెండూ ఒకే విధమైన కొలతలు మరియు ఇంటర్ఫేస్లను కలిగి ఉంటాయి మరియు నేరుగా పరస్పరం మార్చుకోగలవు. లాంగన్ యొక్క ఉత్పత్తి తేనెగూడు నిర్మాణం, గ్రేడియంట్ క్వెన్చింగ్ మరియు అంతర్గతంగా టైటానియం అల్లాయ్ రింగ్ని జోడిస్తుంది, ఇది ప్రామాణిక అవసరం (≤15MPa) కంటే ఎక్కువగా కొలవబడిన బర్స్ట్ ప్రెజర్ (42MPa)ని సాధిస్తుంది.
ప్ర: ఇది ఏ ఒత్తిడి రేటింగ్లకు అనుకూలంగా ఉంటుంది?
A: బాహ్య కొలతలు క్లాస్ 150 నుండి క్లాస్ 2500 మౌంటు పరిమాణాలకు అనుగుణంగా ఉంటాయి మరియు కొలవబడిన బర్స్ట్ ప్రెజర్ సంబంధిత రేటింగ్ల కోసం ప్రామాణిక అవసరాల కంటే ఎక్కువగా ఉంటుంది. షేల్ గ్యాస్ మరియు డీప్-సీ ప్రాజెక్ట్లకు, స్టాండర్డ్ ఫ్లేంజ్ల కంటే ఎక్కువ సేఫ్టీ మార్జిన్ అవసరం.
ప్ర: ఇన్స్టాలేషన్ సమయంలో ఏమి గమనించాలి?
A: తప్పనిసరిగా ఫుల్-ఫేస్ రబ్బరు పట్టీని ఉపయోగించాలి మరియు పైకి లేపబడిన ముఖానికి నేరుగా బోల్ట్ చేయకూడదు. మూడు దశల్లో క్రాస్ నమూనాలో టార్క్ రెంచ్తో డబుల్-శంఖాకార బోల్ట్ రంధ్రాలను ఉపయోగించాలని మరియు 24 గంటల ఆపరేషన్ తర్వాత మళ్లీ బిగించాలని సిఫార్సు చేయబడింది. వివరణాత్మక దశల కోసం ఎగువన "ఇన్స్టాలేషన్ జాగ్రత్తలు" చూడండి.
ప్ర: ఒత్తిడి పనితీరును ఎలా ధృవీకరించవచ్చు?
జ: ఫ్యాక్టరీలో పేలుడు లేదా చక్రీయ అలసట పరీక్షలను చూసేందుకు లాంగన్ కస్టమర్లను స్వాగతించారు. ప్రతి బ్యాచ్ కోసం టెస్ట్ రికార్డ్లు అలాగే ఉంచబడతాయి మరియు క్రమ సంఖ్య ద్వారా ప్రశ్నించవచ్చు. SGS, BV మొదలైన వాటి ద్వారా థర్డ్-పార్టీ పరీక్షను కూడా ఏర్పాటు చేయవచ్చు.
సారాంశం:లాంగన్ యొక్క sme b16.5 ఫ్లాట్ ఫేస్ ఫ్లాంజ్ ASME B16.5 అంతర్జాతీయ ప్రామాణిక డైమెన్షన్ సిస్టమ్ను అనుసరిస్తుంది మరియు బయోనిక్ తేనెగూడు నిర్మాణం, గ్రేడియంట్ క్వెన్చింగ్ ప్రక్రియ మరియు అంతర్నిర్మిత టైటానియం అల్లాయ్ రీన్ఫోర్స్మెంట్ రింగ్ను అనుసరిస్తుంది. DN300 పేలుడు పీడనం 42MPa, -70°C ప్రభావం 89J, 30-సంవత్సరాల లోతైన సముద్రపు తుప్పు రేటు 0.03mm/సంవత్సరం. API 6A PSL 3G ధృవీకరణ ఉత్తీర్ణత, షేల్ గ్యాస్ వెలికితీత, లోతైన సముద్ర డ్రిల్లింగ్ మరియు అల్ట్రా-హై ప్రెజర్ పైప్లైన్ సిస్టమ్లకు అనుకూలం. ఉచిత నమూనాలు మరియు సాంకేతిక సలహాలను పొందేందుకు మీ అవసరాలను పంపండి.
