మీరు మీ పైప్‌లైన్ సిస్టమ్ కోసం సరైన పెద్ద సైజు ఫ్లాంజ్‌ని ఎలా ఎంచుకుంటారు

పెద్ద సైజు అంచులుచమురు & గ్యాస్, విద్యుత్ ఉత్పత్తి, పెట్రోకెమికల్ ప్రాసెసింగ్ మరియు ఆఫ్‌షోర్ ఇంజనీరింగ్ వంటి పరిశ్రమలలో ఉపయోగించే పెద్ద-వ్యాసం మరియు అధిక-పీడన పైప్‌లైన్ సిస్టమ్‌లలో కీలక పాత్ర పోషిస్తుంది. సరైన పెద్ద సైజు ఫ్లాంజ్‌ని ఎంచుకోవడం అనేది ఫ్లాంజ్ రకం, మెటీరియల్, ప్రెజర్ రేటింగ్, తయారీ ప్రమాణాలు మరియు ఇన్‌స్టాలేషన్ పరిస్థితులతో సహా బహుళ కారకాలను మూల్యాంకనం చేయడం.

ఈ లోతైన గైడ్ మీ పైప్‌లైన్ సిస్టమ్ కోసం సరైన పెద్ద పరిమాణాన్ని ఎలా ఎంచుకోవాలో వివరిస్తుంది, సాంకేతిక పరిగణనలు, పరిశ్రమ ప్రమాణాలు, సాధారణ అప్లికేషన్‌లు మరియు ఉత్తమ అభ్యాసాలు-ఇంజనీర్లు, ప్రొక్యూర్‌మెంట్ మేనేజర్‌లు మరియు ప్రాజెక్ట్ యజమానులు సమాచార నిర్ణయాలు తీసుకోవడంలో సహాయపడతారు.

విషయ సూచిక

• పెద్ద సైజు ఫ్లాంజ్ అంటే ఏమిటి?
• పెద్ద సైజు ఫ్లాంజ్‌ల అప్లికేషన్‌లు
• పెద్ద సైజు అంచుల యొక్క సాధారణ రకాలు
• పెద్ద సైజు అంచుల కోసం మెటీరియల్ ఎంపిక
• అంతర్జాతీయ ప్రమాణాలు మరియు లక్షణాలు
• పెద్ద సైజు ఫ్లాంజ్‌ని ఎంచుకునేటప్పుడు ముఖ్య అంశాలు
• తయారీ మరియు నాణ్యత నియంత్రణ
• ఇన్‌స్టాలేషన్ సవాళ్లు మరియు ఉత్తమ పద్ధతులు
• పెద్ద సైజు ఫ్లాంజ్ vs స్టాండర్డ్ ఫ్లాంజ్
• తరచుగా అడిగే ప్రశ్నలు

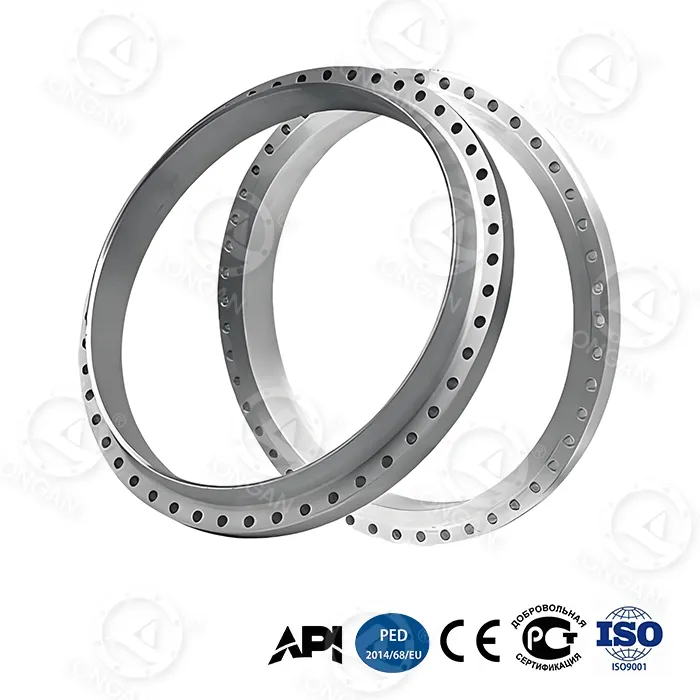

పెద్ద సైజు ఫ్లాంజ్ అంటే ఏమిటి?

A పెద్ద పరిమాణం అంచుసాధారణంగా DN600 (24 అంగుళాలు) కంటే పెద్ద నామమాత్రపు వ్యాసం కలిగిన అంచుని సూచిస్తుంది, అయితే అనేక భారీ పారిశ్రామిక ప్రాజెక్టులలో, అంచులు DN1000, DN2000 లేదా అంతకంటే పెద్దవిగా ఉండవచ్చు. ఈ అంచులు పెద్ద పైపులు, వాల్వ్‌లు, పంపులు మరియు పీడన నాళాలను డిమాండ్ చేసే పరిసరాలలో కనెక్ట్ చేయడానికి రూపొందించబడ్డాయి.

ప్రామాణిక అంచుల వలె కాకుండా, పెద్ద సైజు అంచులు తట్టుకోవాలి:

• చాలా అధిక అంతర్గత ఒత్తిడి
• పెద్ద యాంత్రిక లోడ్లు
• ఉష్ణ విస్తరణ మరియు కంపనం
• కఠినమైన రసాయన లేదా సముద్ర పర్యావరణాలు

వంటి తయారీదారులులాంగన్గ్లోబల్ ఇన్‌ఫ్రాస్ట్రక్చర్ ప్రాజెక్ట్‌ల కోసం ఖచ్చితమైన డైమెన్షనల్ ఖచ్చితత్వం మరియు పనితీరు అవసరాలను తీర్చగల పెద్ద సైజు అంచులను ఉత్పత్తి చేయడంలో ప్రత్యేకత.

పెద్ద సైజు ఫ్లాంజ్‌ల అప్లికేషన్‌లు

ద్రవ రవాణాకు పెద్ద ప్రవాహ సామర్థ్యం మరియు అధిక విశ్వసనీయత అవసరమయ్యే పరిశ్రమలలో పెద్ద సైజు అంచులు విస్తృతంగా ఉపయోగించబడతాయి.

పెద్ద సైజు అంచుల యొక్క సాధారణ రకాలు

సరైన ఫ్లాంజ్ రకాన్ని ఎంచుకోవడం అనేది నమ్మదగిన పైప్లైన్ వ్యవస్థ యొక్క పునాది.

1. వెల్డ్ నెక్ బిగ్ సైజు ఫ్లాంజ్

• అధిక పీడనం మరియు అధిక-ఉష్ణోగ్రత వ్యవస్థలకు ఉత్తమమైనది
• అద్భుతమైన ఒత్తిడి పంపిణీని అందిస్తుంది
• సాధారణంగా చమురు మరియు గ్యాస్ పైప్లైన్లలో ఉపయోగిస్తారు

2. స్లిప్-ఆన్ బిగ్ సైజ్ ఫ్లాంజ్

• సమలేఖనం చేయడం మరియు ఇన్‌స్టాల్ చేయడం సులభం
• వెల్డ్ మెడ అంచులతో పోలిస్తే తక్కువ ధర
• మితమైన పీడన అనువర్తనాలకు అనుకూలం

3. బ్లైండ్ బిగ్ సైజ్ ఫ్లాంజ్

• పైప్‌లైన్ చివరలను మూసివేయడానికి ఉపయోగిస్తారు
• భవిష్యత్ విస్తరణను అనుమతిస్తుంది
• ఒత్తిడి లోడ్ కారణంగా అధిక పదార్థ బలం అవసరం

4. రింగ్ టైప్ జాయింట్ (RTJ) ఫ్లాంజ్

• మెటల్-టు-మెటల్ సీలింగ్
• తీవ్రమైన ఒత్తిడి మరియు ఉష్ణోగ్రత కోసం ఆదర్శ
• తరచుగా క్లిష్టమైన వ్యవస్థలలో పేర్కొనబడింది

పెద్ద సైజు అంచుల కోసం మెటీరియల్ ఎంపిక

మెటీరియల్ ఎంపిక నేరుగా ఫ్లేంజ్ పనితీరు, జీవితకాలం మరియు భద్రతను ప్రభావితం చేస్తుంది.

అనుభవజ్ఞులైన తయారీదారులు ఇష్టపడతారులాంగన్ పెద్ద సైజు ఫ్లాంజ్ సరఫరాదారులుప్రాజెక్ట్ పరిస్థితుల ఆధారంగా తగిన పదార్థాలను సిఫారసు చేయవచ్చు.

అంతర్జాతీయ ప్రమాణాలు మరియు లక్షణాలు

పెద్ద సైజు అంచులు అనుకూలత మరియు భద్రతను నిర్ధారించడానికి గుర్తింపు పొందిన అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండాలి.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN ప్రమాణాలు
• BS ప్రమాణాలు
• GOST ప్రమాణాలు

ఈ ప్రమాణాలకు అనుగుణంగా డైమెన్షనల్ ఖచ్చితత్వం, ఒత్తిడి రేటింగ్‌లు మరియు మెటీరియల్ ట్రేస్బిలిటీని నిర్ధారిస్తుంది.

పెద్ద సైజు ఫ్లాంజ్‌ని ఎంచుకునేటప్పుడు ముఖ్య అంశాలు

పెద్ద సైజు అంచుని ఎంచుకునేటప్పుడు, ఈ క్రింది కీలకమైన అంశాలను పరిగణించండి:

1. నామమాత్రపు వ్యాసం మరియు ఒత్తిడి రేటింగ్
2. ఆపరేటింగ్ ఉష్ణోగ్రత
3. మీడియం (చమురు, గ్యాస్, నీరు, రసాయనాలు)
4. సంస్థాపన పర్యావరణం
5. ఫ్లేంజ్ ఫేసింగ్ రకం
6. దీర్ఘకాలిక నిర్వహణ అవసరాలు

తయారీ మరియు నాణ్యత నియంత్రణ

వాటి పరిమాణం మరియు అప్లికేషన్ కారణంగా, పెద్ద సైజు అంచులకు అధునాతన తయారీ ప్రక్రియలు అవసరం:

• ఫోర్జింగ్ లేదా రోల్డ్ రింగ్ ఫోర్జింగ్
• ఖచ్చితమైన CNC మ్యాచింగ్
• నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ (UT, MT)
• డైమెన్షనల్ తనిఖీ
• మెటీరియల్ సర్టిఫికేషన్ (EN 10204 3.1 / 3.2)

ప్రతి పెద్ద సైజు అంచు అంతర్జాతీయ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఉండేలా లాంగన్ కఠినమైన నాణ్యత నియంత్రణ విధానాలను అమలు చేస్తుంది.

ఇన్‌స్టాలేషన్ సవాళ్లు మరియు ఉత్తమ పద్ధతులు

పెద్ద సైజు అంచులను ఇన్‌స్టాల్ చేయడానికి జాగ్రత్తగా ప్రణాళిక అవసరం:

• లీకేజీని నిరోధించడానికి సరైన అమరిక
• నియంత్రిత బోల్ట్ బిగించే క్రమం
• తగిన gaskets ఉపయోగం
• థర్మల్ విస్తరణకు భత్యం

పెద్ద సైజు ఫ్లాంజ్ vs స్టాండర్డ్ ఫ్లాంజ్

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: పెద్ద సైజు అంచుగా ఏది పరిగణించబడుతుంది?

పెద్ద సైజు ఫ్లాంజ్ సాధారణంగా DN600 కంటే పెద్ద వ్యాసం కలిగిన అంచులను సూచిస్తుంది, తరచుగా పెద్ద పైప్‌లైన్ సిస్టమ్‌ల కోసం అనుకూలీకరించబడింది.

Q2: పెద్ద సైజు అంచులు కస్టమ్‌గా తయారు చేయబడి ఉన్నాయా?

అవును, చాలా పెద్ద సైజు అంచులు ప్రాజెక్ట్-నిర్దిష్ట డ్రాయింగ్‌లు మరియు ప్రమాణాల ప్రకారం ఉత్పత్తి చేయబడతాయి.

Q3: ఏ పరిశ్రమలు పెద్ద సైజు అంచులను ఎక్కువగా ఉపయోగిస్తాయి?

చమురు & గ్యాస్, విద్యుత్ ఉత్పత్తి, పెట్రోకెమికల్, ఆఫ్‌షోర్ ఇంజనీరింగ్ మరియు నీటి శుద్ధి పరిశ్రమలు.

Q4: ఫ్లాంజ్ నాణ్యతను నేను ఎలా నిర్ధారించగలను?

పూర్తి మెటీరియల్ ట్రేస్‌బిలిటీ, టెస్టింగ్ రిపోర్ట్‌లు మరియు అంతర్జాతీయ ధృవీకరణలను అందించే లాంగన్ వంటి తయారీదారులను ఎంచుకోండి.

సరైన పెద్ద సైజు ఫ్లాంజ్‌ని ఎంచుకోవడం అనేది భద్రత, సామర్థ్యం మరియు దీర్ఘకాలిక కార్యాచరణ విజయాన్ని ప్రభావితం చేసే వ్యూహాత్మక నిర్ణయం. వంటి అనుభవజ్ఞులైన తయారీదారులతో పని చేయడం ద్వారాలాంగన్, మీరు చాలా డిమాండ్ ఉన్న పైప్‌లైన్ సిస్టమ్‌లకు కూడా విశ్వసనీయ పనితీరును నిర్ధారించవచ్చు.

మీరు పెద్ద-స్థాయి పారిశ్రామిక ప్రాజెక్ట్‌ను ప్లాన్ చేస్తుంటే మరియు నిపుణుల మార్గదర్శకత్వం లేదా అనుకూలీకరించిన పెద్ద సైజు ఫ్లాంజ్ పరిష్కారాలు అవసరమైతే, సంకోచించకండిమమ్మల్ని సంప్రదించండిఈ రోజు మీ అవసరాలను చర్చించడానికి.
